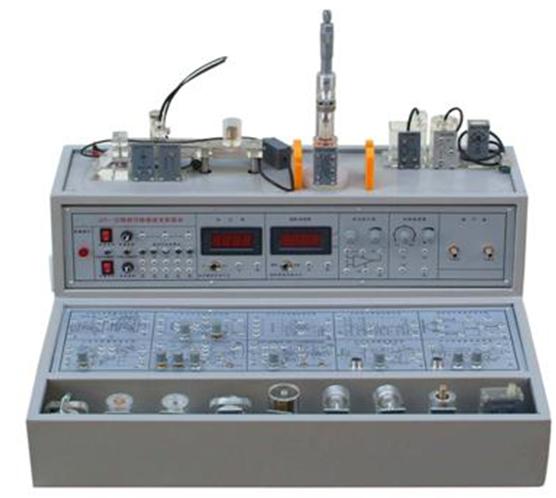

一、概述

本實驗儀為適應不同類別、不同層次的專業需要，本實驗力求使傳感器結構透明化，能加深學生對傳感器原理的認識。

二、主要技術與功能：

1、輸入電源：單相三線AC220V±10%50Hz

2、工作環境：溫度-10℃～+40℃

3、相對濕度＜85%(25℃)海拔＜4000m

4、裝置容量：＜0.3kVA、

5、外型尺寸：610×500×400mm

6、實驗臺提供直流穩壓電源：±5V、±15V，具有短路保護功能。

7、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，輸出電流0.5A。

8、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。

9、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

10、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999Hz，轉速測量范圍1-9999rpm。

11、機械式壓力表：0-40Kpa，精度2%。

三、數據采集卡及處理軟件：

數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

四、實驗臺特點：

1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。

2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。

3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。

4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。

五、傳感器種類及技術指標：

六、傳感器實驗內容如下：帶*為實驗為思考實驗

?
