一、概述
電氣安裝與維修實訓考核裝置參照技能大賽有關標準，并結合職業學校實訓教學進行設計開發。針對職業學校電氣、自動化、機電等專業技術基礎課實訓要求，結合工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，開發的一種通用實訓平臺。適合職業學校培養行業所需，具有實際操作技能和工程施工能力的專業人才和初級管理人員。裝置采用鋼制網孔板和鋁合金型材組成基礎架構，較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生實訓操作線路安全分離，控制電路電源的緊急停止及多路安全保護措施使設備具有極高的安全可靠性。

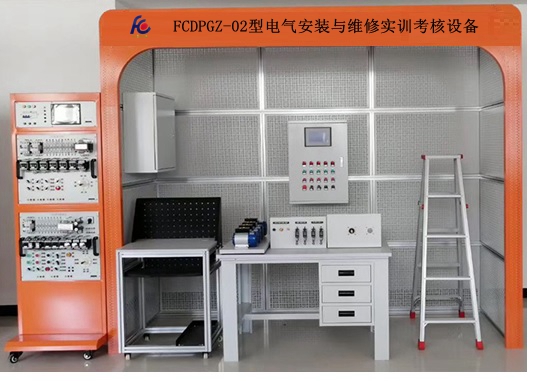

電氣安裝與維修實訓考核裝置包含工業電氣設備安裝架、電源配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、 PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。采用開放式、模塊化、多樣化、 標準化設計。通過電氣系統的設計、布局安裝、接線、程序設計、調試、運行、故障維修等操作，使學生掌握電氣設備安裝、調試運行、維護等綜合能力。
二、技術參數
1.工作電源：AC380±10％（三相五線）50Hz
2.額定功率： 0.8KW
3.環境溫度：－10℃ ～40 ℃
4.相對濕度：≤85%
5.安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
6.外形尺寸：L3010×W1000×H2460mm
7.設備重量：200kg
8.PLC: 主機 FX3U-16MT-ES/A，擴展模塊FX2N-8EYR
9.變頻器： 三菱FR-D740S-0.75K-CHT
10.伺服電機：交流伺服電機HG-KN23J-S100，驅動器 MR-JE-20A
11.步進電機：步進電機SL57STH56-2804A，驅動器DM542S
12.異步電機：三相交流異步電動機180W/380V  6個頭
13.雙速電機：雙速電機 YSD7124/2 180W/380V
14.實訓柜：含X62W\T68\CA6140\Z35四種機床電路
三、產品結構
該設備主要由模擬房、實訓柜、裝配桌、電腦桌、模塊架、伺服電機模塊、步進電機模塊、雙速電機模塊、交流異步電機模塊、傳感器模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。
1、模擬房  整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，
2、實訓柜、裝配桌、電腦桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。其中實訓柜內含X62 、T68、CA6140、 Z35四種機床電路和故障設置；裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。
3、三維電氣仿真與控制軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真
1、電子仿真
（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術
（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真
（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；
（3）綜合技能實訓
①調光臺燈電路的連線組裝仿真、測試、排故②數字時鐘電路的連線組裝仿真、測試、排故③放大電路的連線組裝仿真、測試、排故④收音機電路的連線組裝仿真、測試、排故⑤穩壓電源電路的連線組裝仿真、測試、排故⑥聲光報警電路的連線組裝仿真、測試、排故
2、電氣仿真
（1）電工基本常識與操作：
①安全用電常識：觸電方式；防護措施；接地接零；急救措施
②常用電工工具：通用工具；線路工具；設備工具
③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復
④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程
（2）電工儀表
①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；
②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；
③鉗形電流表：外形仿真，原理仿真，使用仿真；
④兆歐表：外形仿真，原理仿真，使用仿真；
⑤直流電橋：外形仿真，使用仿真；
⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；
（3）照明電路安裝
①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；
②兩地控制線路：器材仿真，電路仿真連線仿真
（4）電機與變壓器
①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；
②單相異步電動機：外形仿真，結構仿真，裝配仿真；
③伺服電動機：外形仿真，結構仿真，原理仿真；
④步進電動機：外形仿真，原理仿真；
⑤直流電動機：外形仿真，結構仿真，裝配仿真；
⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；
（5）低壓電器
①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；
②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；
③常用閘刀開關：外形仿真，結構仿真；
④低壓斷路器：外形仿真，結構仿真，原理仿真；
⑤熔斷器：外形仿真，結構仿真；
⑥啟動器：外形仿真
⑦主令電器：外形仿真，結構仿真；
（6）電動機控制仿真
①接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真
②電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真
③排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故
（7）電工識圖
3、在線學習培訓
（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓
（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；
（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
4、機床電氣控制實訓仿真軟件以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
1）軟件包含不少于12種常見機床電路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鉆床； Z3040B搖臂鉆床；Z3050鉆床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。
2）每個機床電路包含：①結構組成②器件認識③原理介紹④接線練習⑤故障檢查⑥習題練習⑦書寫和清除功能。
3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。
5、學生實訓技能評分系統軟件該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
 3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
四、配置清單

產品配件包二級配置清單

五、實訓項目舉例
1.電表箱的安裝
2.配電箱的安裝
3.日光燈的安裝
4.白熾燈的安裝
5.吸頂燈的安裝
6.節能燈的安裝
7.高壓鈉燈的安裝
8.PVC管的處理與布置
9.PVC管的穿線
10.開關與插座的安裝
11.分線盒的安裝
12.線路分配設計
13.施工規范的學習與訓練
14.安全施工要求學習與訓練
15.兩地控制一盞燈
16.線槽布線施工訓練
17.隔離開關的安裝
18.配電線路的接線實訓
19.金屬橋架的組合與安裝實訓；
20.塑料線槽的敷設實訓；
21.金屬線管的敷設實訓；
22.電氣控制箱的安裝
23.電氣控制電路安裝實訓
24.三相異步電動機直接起動、停車的控制電路連接；
25.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
26.按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
27.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
28.三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
29.三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
30.三相交流異步電動機能耗制動控制電路的連接；
31.三相交流異步電動機反接制動控制電路的連接；
32.多臺（3臺及以下）電動機的順序控制電路的連接
33.電動機的往返行程控制電路的連接；
34.普通車床控制電路的連接；
35.三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
36.兩地控制電路的連接；
37.按鈕切換的雙速電動機調速控制電路的連接；
38.時間繼電器切換的雙速電動機調速控制電路的連接；
39.變頻器面板功能參數設置和操作實訓；
40.變頻器對電機點動控制、啟?？刂?；
41.電機轉速多段控制；
42.工頻、變頻切換控制；
43.基于模擬量控制的電機開環調速；
44.基于面板操作的電機開環調速；
45.變頻器的保護和報警功能實訓；
46.基于PLC的變頻器開環調速；
47.PLC控制電機順序啟動；
48.PLC控制三相異步電動機Y-△啟動電路；
49.觸摸屏的參數設置；
50.觸摸屏的編程；
51.觸摸屏、PLC、變頻器的綜合實訓；
52.兩相混合式步進電機的控制；
53.交流伺服電機的控制；
54.CA6140車床電路的操作及故障考核實訓；
55.Z35鉆床電路操作及故障考核實訓；
56.X62W萬能銑床電路操作及故障考核實訓；
57.T68鏜床電路操作及故障考核實訓；
