一、概述:

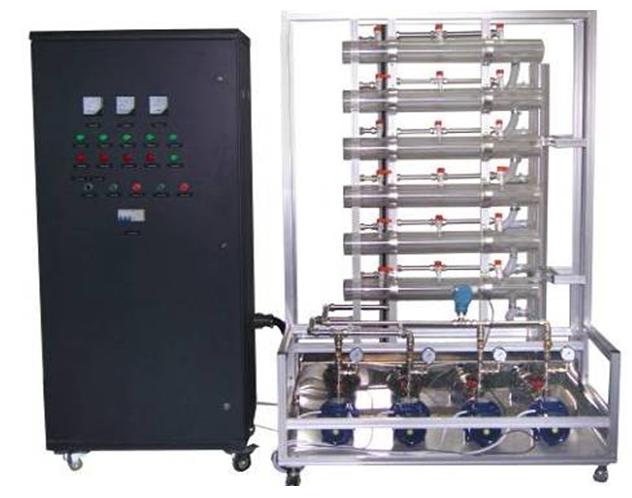

裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備?？刂破脚_采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。
三、系統特點:
控制平臺采用PLC+變頻器的開放式控制結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控制方案，靈活性強。
控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。
控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。
三、配置清單
| 序號 | 器材名稱 | 數 量 |
| 1 | PLC主機+模擬量模塊+通信模塊 | 1臺 |
| 2 | 變頻器 | 1臺 |
| 3 | 不銹鋼離心泵 | 4臺 |
| 4 | 壓力變送器 | 1只 |
| 5 | 壓力表 | 4只 |
| 6 | 鋁合金對象框架 | 1套 |
| 7 | 交流接觸器 | 8只 |
| 8 | 三極熱過載繼電器 | 4只 |
| 9 | 空氣開關 | 1只 |
| 10 | 指示燈 | 8只 |
| 11 | 組態軟件 | 1套 |
| 12 | 開關電源 | 1塊 |
| 13 | 控制屏 | 1臺 |
| 14 | 實驗桌 | 1臺 |
四、實訓項目
1.控制屏結構認識與調試
2.單泵控制變頻恒壓供水
3.雙泵切換變頻恒壓供水
4.生活水系統靜態壓力控制
5.生活水系統動態壓力控制
6.生活水系統的分時控制
7.夜間休眠模式下的供水
8.消防狀態控制
9.綜合控制系統
