一、產品概述

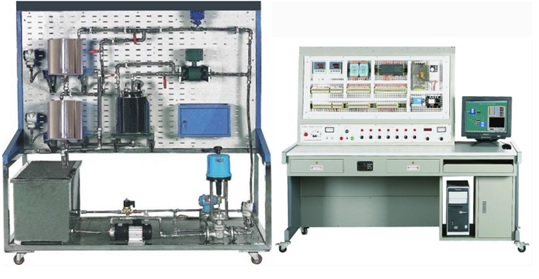

隨著科學技術的不斷發展，現代工業生產中的自動化程度越來越高，控制策略趨于多樣化，為了能夠讓學生更全面的掌握各種各樣的過程控制策略，我們將各種常見控制器融合組成"SBPCJC-1型多策略過程控制集成系統實訓裝置"，能讓學生對多策略的過程控制集成系統有深刻的認識，熟練掌握過程控制裝備上位控制系統的安裝、調試、控制及設計，從而對整個控制系統融會貫通，為將來走向工作崗位打下了堅實的基礎。

二、系統特點

學生通過使用本實訓平臺，能對多策略過程裝備進行安裝、調試、控制及設計等一系列過程實訓，不僅加強了動手能力的鍛煉，而且實現了對整個控制系統全方位的認識，并能進一步讓學生自己組合和設計各種不同的實訓內容。本裝置具有如下特點：

1.具有完善的人身安全保護功能和設備安全保護功能，確保實訓的順利進行

2.控制臺采用網孔板敞開式的結構設計，使控制臺更加直觀，便于理解

3.控制系統包含：智能儀表控制系統、遠程數據采集控制系統、西門子S7-200PLC控制系統等等

4.采用控制系統組合掛接及接拆線的形式提高學生動手技能

三、技術性能

1. 輸入電壓：單相三線～220V±10％ 50Hz

2. 裝置容量：≤3kVA

3. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

4. 整體尺寸：179cm×75cm×178cm

四、系統組成

（一）被控對象（不銹鋼框架）：

1. 動力系統：1套

2. 水箱：2套

3. 鍋爐：1套

4. 儲水箱：1套

5. 液位：2路壓力變送器進行水箱液位檢測

6. 流量：采用渦輪流量計和電磁流量計對管道流量檢測

7. 壓力：電容式差壓變送器測量電動閥兩端的壓力

8. 溫度：采用PT100進行溫度檢測

9. 電動調節閥：1個，通過改變閥門大小來控制管路流量大?。刂葡到y(tǒng)中的變頻器同樣可以對管路

流量大小進行控制，電動調節閥與變頻器可任選其中一種作為控制流量的執行器，也可以兩種均選）

10. 管路：軟管和管道若干

11. 閥門：若干

（二）控制系統：

1. 電源控制部分

2. 漏電保護器：1個

3. 控制開關：若干

4. 儀表控制系統：1套

5. 遠程數據采集模塊：1套

6. 西門子S7-200PLC：1套

7. RS485/232轉換器：1個

8. PC/PPI通訊電纜：1根

9. 三菱變頻器：1個，

10.單相調壓模塊：1套，

11. 各種模塊輔助安裝件：若干

12. 各種電源線：若干

五、實訓項目

1. 實訓裝置的結構組成和系統認識

2. 傳感器工作原理的認識

(1) 壓力變送器的工作原理認識

(2) 渦輪流量計的工作原理認識

(3) 電磁流量計的工作原理認識

(4) 差壓變送器的工作原理認識

(5) PT100熱電阻的工作原理認識

3. 傳感器安裝調試技能實訓

(1) 壓力變送器的安裝調試

(2) 渦輪流量計的安裝調試

(3）電磁流量計的安裝調試

4.實訓裝置的結構組成和系統認識

5.儀表的認識

(1) 智能調節儀的認識

(2) 遠程數據采集模塊的認識

(3) S7-200PLC可編程控制器的認識

6.儀表的安裝布線技能實訓

(1) 智能調節儀的安裝布線

(2) 遠程數據采集模塊的安裝布線

(3) S7-200PLC可編程控制器的安裝布線

7.儀表的使用

(1) 智能調節儀的使用

(2) 遠程數據采集模塊的使用

(3) S7-200PLC可編程控制器的使用

8.自動控制技能實訓

(1) 單回路與串級控制系統概述

(2) 液位定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）

(3) 管道流量定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）

(4) 溫度定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）

(5) 液位與管道流量串級控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）

(6) 加熱水箱溫度與流量串級控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）

9.MCGS工控組態軟件組態和控制技能實訓

(1) 實時數據庫組態

(2) 圖形動畫、報表、曲線、報警組態

(3) 設備通訊組態

(4)腳本程序應用組態

?
