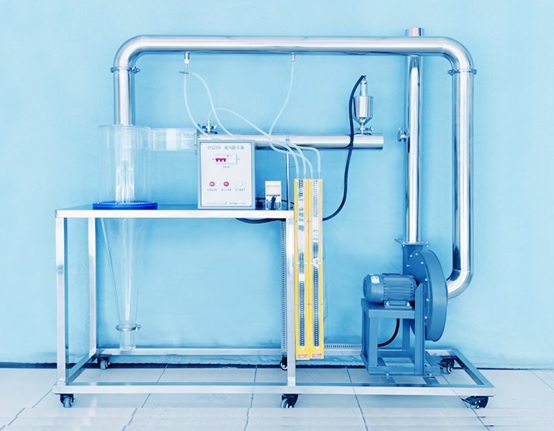

FCQ506旋風除塵器實驗裝置

  一.實驗?zāi)康?/span>
1.掌握旋風除塵器的結構與除塵原理，全面了解影響旋風除塵器性能的主要因素。
2.掌握管道中個點流速和氣體流量的測定方法。
3.掌握旋風除塵器壓力損失和阻力系數的測定方法。
4.掌握旋風除塵器效率的測定方法。
二.技術指標
1.整套裝置動力為負壓式，處理氣量約400m3/h。
2.壓力降：<2000Pa，除塵效率：70%，氣體含塵濃度：<50g/ m3。
3.處理粉塵粒徑：0.1~5μm，進氣粉塵濃度600~1000ppm，尾氣粉塵濃度180~300 ppm。
4.工作電源：AC380V±10%、50Hz，三相五線制，功率1600W。安全保護：具有接地保護、漏電保護、過流保護。
5.線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸30*30mm。
6.實驗管路、彎頭、快速連接件：采用304不銹鋼材質，Φ89mm。
7.臺面采用304不銹鋼板，框架實驗臺采用38*38mm不銹鋼方管、腳輪均為萬向帶禁錮。
8.裝置外形尺寸：2000mm×516mm×1950mm。
三.主要配置及參數
1.旋風除塵器1套：透明有機玻璃材質、壁厚7.5mm。
2.有機玻璃卸除灰塵裝置1套：卡盤連接，方便裝卸。
3.粉塵分布器1套：不銹鋼材質，通過絲桿旋轉將粉塵送入實驗管道。
4.管道氣塵混合器1套：采用葉片式混合器。
5.U形壓力計2個、L型皮托管1套、人工監測進出口2組、測壓點2組、透明測壓軟管1批。
6.離心通風機1臺：電壓380V、功率750W、風量402~545m3/h。
7.變頻器1套：控制風機轉矩調節風量大小。
8.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；正泰電器：接觸器、帶燈自鎖按鈕開關、急停按鈕開關、漏電保護空氣開關等組成。
