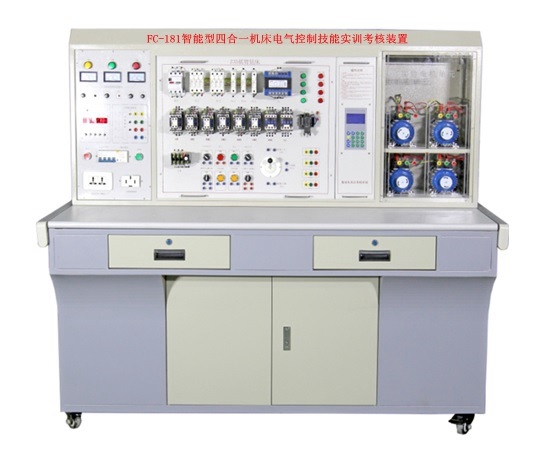

FC-181四合一機床電氣控制技能實訓考核裝置

一、產品概述
機床電氣控制技能實訓考核裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求，結合工廠生產實際和職業崗位的技能要求，按照職業教育和實訓考核特點而設計的產品。其適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、機床電路維修等課程的實訓與考核，也適合技工學校機電類專業《電氣設備維修》課程的實習、安裝，維修電工技師班培訓和實操。
二、適用范圍
通過更換掛箱能完成以下四種機床電路的實訓考核：
1、X62W型萬能銑床電氣技能實訓考核
2、T68臥式鏜床電路技能實訓考核
3、Z3040搖臂鉆床電路技能實訓考核
4、M7130 平面磨床電氣技能實訓考核
每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。
三、特點
1、一臺裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下復位按鈕后才能重新啟動電源，確保設備安全。
四、技術性能
1、輸入電源：三相四線～380V±10%  50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1400mm
五、裝置的構成及功能
裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與復位功能。
（4）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。
（5）設有380V和220V插座，為外部儀器提供工作電源。
2、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到面板上，通過專用安全導線與實訓考核電路掛箱連接。
3、故障分析考核系統
（1）學生通過掃碼現場二維碼實現學號登陸，進入考核界面。
（2） 教師遠程監考功能，通過掃描二維碼可以進行考核現場實時圖像監控及現場聲音播放。
（3）教師即可以本地設置考核故障點，也可以通過移動設備（如平板電腦或手機）進行遠程設置考核故障點；
（4）教師可以本地查詢學號、分?jǐn)?shù)、考核用時及設備號，也可以通過移動設備（如平板電腦或手機）進行遠程查詢學號、分?jǐn)?shù)、考核用時及設備號；
（3）信息顯示設備連接狀態，考核信息查詢。
（4）控制：設置考核故障點，可以設置24路故障，可根據實際需求添加128路。可設置考核時間，考核項目。
（5）設備電源使用權限管理，只有給了權限設備才能上電，或者考核結束設備自行斷電。
（6）歷史數據查詢功能：顯示學號、分?jǐn)?shù)、設備號、考核時間的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
（7）數據報表功能：可根據起止時間、時間間隔、數據類型進行生成數據表格，表格可以導出excel。
（8）設備報警功能：通過物聯網將報警信號上傳到云平臺，通過云平臺向設置的微信推送報警信號。
（9）設有考核完成指示及故障清除功能。
4、機床電氣實訓仿真軟件
包含不少于12種常見機床電路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鉆床； Z3040B搖臂鉆床；Z3050鉆床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。
2）每個機床電路包含：①結構組成②器件認識③原理介紹④接線練習⑤故障檢查⑥習題練習⑦書寫和清除功能。
3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件
原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；
接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；
故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；
4)習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；
5)書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。
（二）X62W萬能銑床電路技能實訓考核裝置故障點設置一覽表：

（二）T68臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：

（三）Z3040搖臂鉆床電路技能實訓考核裝置故障點設置一覽表：

（四）M7130 平面磨床電氣技能實訓考核掛箱故障點設置一覽表：
