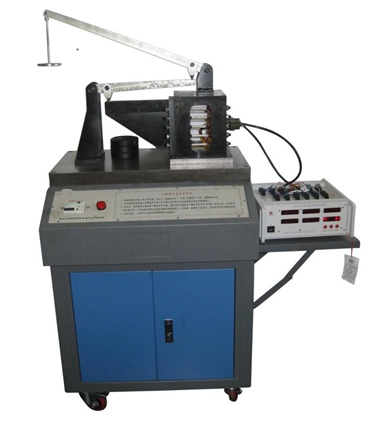

FCMEBL-2型 螺栓組聯接綜合實驗裝置

一、產品概述

本裝置的加載系統和機座用對稱分布的螺栓聯接，當加載桿承受垂直負載時，通過對螺栓應力與變形的檢測，可讓學生了解螺栓組在承受傾覆力矩時的變形規律。適合各大院校《機械設計》課程的實驗教學需要。

二、配置及技術性能

1.輸入電源：單相三線 AC220V±10% 50Hz

2.電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A

3.工作環境：溫度 -10℃～+40℃  相對濕度＜85%（25℃）　海拔＜4000m

4.外形尺寸：650mm×530mm×1220mm

5.螺栓10根：采用40Cr材質，中段直徑Φ6.5mm

6.電阻應變片：阻值120Ω

7.靜態電阻應變儀1臺：箱式結構，12路測量通道，測量范圍0～±19999με，LED數碼顯示通道值和應變值，具有1/4橋、半橋、全橋三種測量方式，帶計算機接口

8.配件1套：砝碼、軟件光盤、實驗指導書等

9.實驗桌采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有帶鎖儲存柜，可放置配件及資料等。右側設有托盤支架，實驗時可用于放置應變儀。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：650mm×350mm×40mm。

三、實驗項目

1螺栓組聯接特性測試
