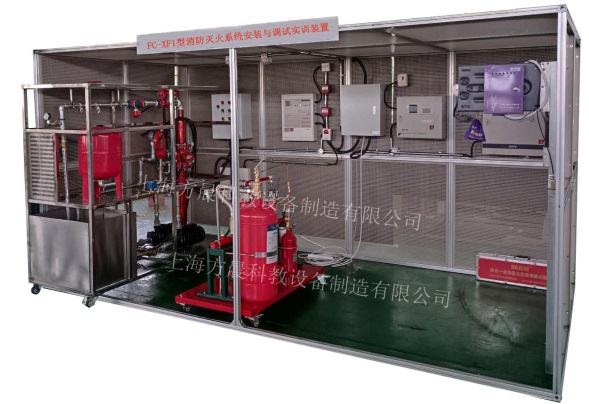

FC-XF1型消防滅火系統安裝與調試實訓裝置
一、產品概述
消防滅火系統安裝與調試實訓裝置，以建筑安裝行業強國建設平安中國對消防滅火系統安裝與調試人才需求為背景，選取消防滅火系統典型工程應用為實訓內容，涵蓋自動噴水滅火系統、火災自動報警系統、氣體滅火系統、防火卷簾系統、應急照明與疏散指示系統、電氣火災預警系統、可燃?xì)怏w探測報警系統消火栓滅火系統、模擬排煙系統、消防廣播電話系統等技術內容，重點培養學生的消防滅火系統設計、安裝、接線、編程、調試、運行維護等綜合實踐技能和技術應用能力，提升學生在消防滅火系統安裝與調試、系統運行、管理維護等方面的職業能力，為社會培養一批理想信念堅定，具有良好的人文素質、職業道德和創新意識，精益求精的工匠精神，適應消防行業發展需求的高素質技術技能人才。
二、技術參數
1.輸入電源：三相四線～380V±10% 50Hz
2.環境溫度：+4℃～+45℃
3.裝置容量：＜3kVA
4.外形尺寸：消防噴淋模型：2000mm×750mm×1800mm
模擬房間：2320mm×4000mm×2200mm
5.安全保護：具有漏電自動保護裝置
三、主要構成
1、濕式自動噴水滅火系統
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬一層大樓噴淋滅火系統；模型系統主要由噴淋水泵、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、信號蝶閥、封閉式噴頭、試驗閥等典型噴水滅火設備構成，能生動模擬大樓內感溫式消防噴淋滅火系統的典型結構。
2、火災自動報警系統
包含火災報警控制器（聯動型）、感煙探測器、感溫探測器、可燃?xì)怏w探測器、手動火災報警按鈕、消火栓報警按鈕、火警訊響器、輸入/輸出模塊、總線隔離器等器件，可完成火災自動報警系統的安裝，火災自動報警系統的布線與各器件間的接線，各消防模塊的編碼設置，火災自動報警系統功能調試等實驗實訓任務。
3、氣體滅火系統
包含管網式七氟丙烷滅火裝置、氣體滅火控制器、感煙探測器、感溫探測器、火災探測器等，可完成氣體滅火系統安裝，氣體滅火系統的布線與各器件間的接線，氣體滅火系統調試等實驗實訓任務。
4、防火卷簾系統
包含消防卷簾門、防火卷簾控制器、感煙探測器、感溫探測器、手動釋放裝置、防火卷簾控制開關等，可完成防火卷簾系統安裝，火災自動報警控制器（聯動型）與防火卷簾控制器等器件之間的接線，編碼設置，防火卷簾系統調試等實驗實訓任務。
5、應急照明與疏散指示系統
包含應急照明控制器、應急照明集中電源、雙面雙向指示燈、單面疏散口指示燈、單面安全出口指示燈、單面右向疏散指示燈、單面左向疏散指示燈、樓層指示燈、應急照明燈等，可完成應急照明與疏散指示系統安裝，應急照明控制器、應急照明集中電源及應急照明配電箱的調試等實驗實訓任務。
6、電氣火災預警系統
包含電氣火災監控設備、輸入/輸出模塊、組合式電氣火災監控探測器、測溫式電氣火災監控探測器、聲光警報器等，可完成電氣火災預警系統的安裝，火災自動報警控制器（聯動型）、聲光警報器、剩余電流火災監控探測器及輸入/輸出模塊的接線連接，電氣火災預警系統的調試等實驗實訓任務。
7、可燃?xì)怏w探測報警系統
包含可燃?xì)怏w報警控制器、輸入/輸出模塊、可燃?xì)怏w探測器、聲光警報器等，可完成可燃?xì)怏w報警系統安裝，火災自動報警控制器（聯動型）、聲光警報器、探測器及輸入/輸出模塊的接線連接，可燃?xì)怏w探測報警系統的調試等實驗實訓任務。
8、消火栓滅火系統
包含有噴水滅火及消防栓滅火系統等典型結構，能夠完成火災探測、火災報警、現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程
9、模擬排煙系統
包含由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
10、消防廣播電話系統
包含錄放單元、功放單元、廣播切換模塊、總線火警通訊盤、電話模塊、多種消防電話、音箱、音源等組成。系統實驗實訓功能：能進行電話及廣播切換等聯動操作演示、緊急通話、電話主機與分機操作、背景音響與火警緊急廣播的切換、系統功能設置、線路設計與連接、故障設置、判斷及排除等實驗和實訓，有音源擴展端口，并可與消防系列中其它設備聯網進行各種綜合實訓
11、工器具及材料
包含電動套絲機、操作臺、多功能接線鉗、管鉗、活動扳手、壓力表、真空表、編碼器、供電線纜、控制線纜、信號線纜、萬用表、兆歐表、米尺、螺絲刀、生料帶、鍍鋅鋼管、軟管、套管、接線端子、號碼管、割刀、尖嘴鉗、線槽、聲強計、秒表、火災探測器功能試驗器等。
四、實訓項目
1、濕式自動噴水滅火系統安裝與調試
（1）濕式自動噴水滅火系統安裝。
（2）消防水泵，自動噴水滅火系統水流指示器、壓力開關、信號閥等各器件與火災自動報警系統的接線。
（3）濕式自動噴水滅火系統運行調試。
2、火災自動報警系統安裝與調試
（1）火災自動報警系統的安裝。
（2）火災自動報警系統的布線與各器件間的接線。
（3）各消防模塊的編碼設置。
（4）火災自動報警系統功能調試。
3、氣體滅火系統安裝與調試
（1）氣體滅火系統安裝。
（2）氣體滅火系統的布線與各器件間的接線。
（3）氣體滅火系統調試。
4、防火卷簾系統安裝與調試
（1）防火卷簾系統安裝。
（2）火災自動報警控制器（聯動型）與防火卷簾控制器等器件之間的接線。
（3）編碼設置。
（4）防火卷簾系統調試。
5、應急照明與疏散指示系統安裝與調試
（1）應急照明與疏散指示系統安裝。
（2）應急照明控制器、應急照明集中電源及應急照明配電箱的調試。
6、電氣火災預警系統安裝與調試
（1）電氣火災預警系統的安裝。
（2）火災自動報警控制器（聯動型）、聲光警報器、剩余電流火災監控探測器及輸入/輸出模塊的接線連接。
（3）電氣火災預警系統的調試。
7、可燃?xì)怏w探測報警系統安裝與調試
（1）可燃?xì)怏w報警系統安裝。
（2）火災自動報警控制器（聯動型）、聲光警報器、探測器及輸入/輸出模塊的接線連接。
（3）可燃?xì)怏w探測報警系統的調試。
8、消火栓滅火系統安裝與調試
（1）系統結構與設備認識
（2）噴淋滅火系統安裝與使用
（3）噴淋滅火系統伺應狀態操作
（4）噴淋滅火系統調試
（5）火災探測與火災報警
（6）噴淋滅火操作
（7）噴淋系統系統綜合操作訓練
（8）消火栓滅火原理認識
（9）消防火栓控制操作實訓
（10）消防火栓的滅火演練
（11）消防水帶的操作演練
9、模擬排煙系統安裝與調試
（1）消防排煙系統的認識
（2）消防防煙系統的認識
（3）消防防類系統控制操作
（4）消防排煙系統的手動操作
（5）消防排煙系統的自動操作
（6）消防排煙系統與操聯動中心的操作
（7）消防排煙系統的聯動編程
（8）消防防煙系統的聯動編程
9、消防廣播電話系統安裝與調試
(1)廣播主機的操作，火警狀態下緊急廣播的切換操作；
(2)單點廣播，廣播話筒的操作，系統功能設置；
(3)背景音樂下的火警緊急廣播切換
(4)無人執勤時應廣播的自動切換設置
(5)廣播分配主機的操作，軟件設置錯誤的判斷與糾正
(6)與消防報警系統的互聯操作，線路故障的判斷與處理
(7)按線路圖將各部分連線，設計并安裝一個簡易應用系統
b、消防電話部分
(1)火警通訊主機的操作，系統功能設置
(2)主機與電話分機的通訊操作，分機電話的操作
(3)火警電話通訊廣播的連接與操作
(4)火警電話記錄與錄音的播放操作
(5)電話模塊接線的操作，與消防報警系統的互聯操作
(6)按線路圖將各部分連線，設計并安裝一個簡易應用系統
