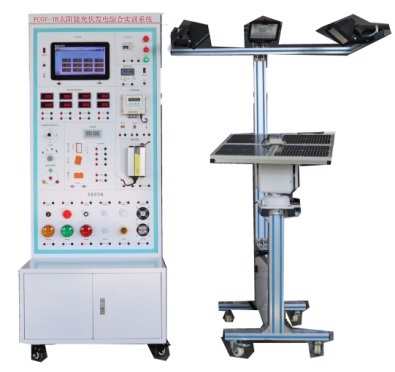

FCGF-1B太陽能光伏發電綜合實訓系統
一、產品概述
本產品是太陽能發電的新型教學實驗系統?？赏瓿商柲馨l(fā)電及基站的供電及離網逆變電源系統集成的相關實驗及教學演示?？梢詭椭鷮W生，進一步理解太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。
一、主要技術規格參數
1、系統規格
◆ 系統工作電壓：12/24V DC 220VAC
◆ 系統最大電流：10A
◆ 系統最大功率：2KW
2、單晶硅太陽能電池規格 *4
◆ 組件尺寸(L*W*H)：295*295*18mm
◆ 最佳功率：10W
◆ 最佳工作電壓：17.5±0.15V
◆ 最佳工作電流：0.55±0.10A
◆ 短路電流：2.48A±0.10A
◆ 開路電壓：21.5±0.5V
◆ 模擬小太陽模塊：220VAC 300W金鹵燈*3
2、太陽能控制器規格
◆ 工作電壓：12V/24VDC
◆ 太陽能：20A
◆ 充電方式：PWM脈寬調制
◆ 負載額定電流 10A
◆ 過放保護電壓 10.2V/20.4V
◆ 過放恢復電壓 11.5V/23.0V
◆ 輸出過壓保護電壓 17.5V/35.5V
◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
◆ 負載為100W以下的12V直流負載，控制單元一通道可設置成常開輸出，也可設置成多類定時輸出（光控開、光控關，定時開、定時關）。
3、離網逆變器
◆ 直流輸入電壓：10～15VDC
◆ 額定蔬出功率：300W
◆ 輸出電壓：220VAC
◆ 輸出波形：純正弦波
◆ 輸出頻率：50Hz
◆ 工作環境：溫度0℃～40℃
◆ 保持干燥通風
◆ 保護功能：極性反接、短路、過熱、過載保護
4、電表規格
◆ 直流電流表：× 2個，20A， 顯示模式︰0.5”LED
◆ 直流電壓表：× 2個，200V， 顯示模式︰0.5”LED
◆ 交流電壓表：× 2個，500V，顯示模式︰0.5”LED
◆ 交流電流表：× 2個，5A， 顯示模式︰0.5”LED
◆ 時間、溫/濕度表：× 1個，-20～99.9℃ 顯示時間，室內溫、濕度
5、負載：
◆ 風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 交通燈：1組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12V，工作電流：0.35A，功率：5W 轉速：30rmp/min
◆ 交流線性電阻負載：0～50Ω連續可調
◆ 直流模擬負載：DC12VLED燈
◆ 交流模擬負載：AC220VLED燈，白熾燈，AC220V交流風扇
6、電池：閥控式密封鉛酸蓄電池
◆ 額定電壓：12V
◆ 額定容量：7.5Ah
◆ 25℃恒沖電壓13.5V-13.8V
◆ 25℃均沖電壓14.4V-15.0V
7、太陽能跟蹤系統:
由太陽板(18V/10W*4)、太陽能燈(500W*3)、云臺(24VAC;旋轉角度:水平0°~350°，垂直士45°; 旋轉速度:水平垂直4.80°±1°/S;旋轉限制:水平/垂直可調，頂載<17kg)、光源傳感器及控制板、手動控制搖桿、遙控控制板及臺架組成;
太陽能跟蹤系統可手動、自動、遙控控制，手動控制按相應的方向操作即可;自動控制時，需要先將太陽能板置水平位置，否則會造成自動跟蹤失敗，或者角度偏差過大。自動控制受環境光源、傳感器的位置等影響比較大，精細調節時，需先自動，然后手動微調。遙控控制時，遙控器上四個按鈕分別控制云臺的四個方向的啟停。
8、系統外形尺寸；長3000×寬3000×高2100（㎜）主操作臺附滾輪方便推動至戶外教學。
注：（該長、寬、高 尺寸為系統安裝后所占教室面積）
9、監控軟件
◆ PC監控模塊：監控主機、監控軟件。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
系統工作主界面
通用儀表監控
二、教學及研究實訓項目
實驗一 光伏發電相關操作練習實驗
實驗二 光伏發電開路電壓/短路電流測量
實驗三 光伏發電的伏安特性實驗
實驗四 光伏電池輸出功率與入射角關系實驗
實驗五 光伏電池輸出功率與光譜的關系
實驗六 太陽能電池板最大輸出功率計算實驗
實驗七 太陽能電池板填充因子計算實驗
實驗八 太陽能電池板轉換效率測量實驗
實驗九 太陽能電池板的暗伏安特性測試實驗
實驗十 光伏電池板串聯的開路電壓/短路電流
實驗十一 光伏電池板并聯的開路電壓/短路電流
實驗十二 太陽能控制器
實驗十三 太陽能照明系統
實驗十四 離網逆變器
