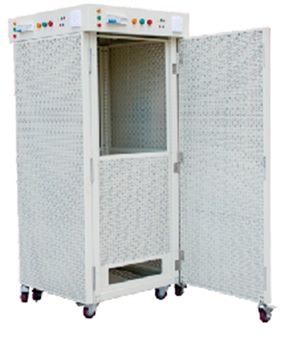

FCSG-89四工位電氣安裝實訓臺

一、技術參數：
   四工位電氣安裝實訓臺是基于機電一體化培訓需求，四工位電工實訓平臺由底柜、實訓面、電氣單元三部分搭建完成，整個平臺可同時提供四個實訓工位；每個工位可完成相同的實訓任務，也可根據學員實際的學習進度的不同，安排不同的實訓任務；其四部分內容互不干涉，每個實訓位內部均提供單層尺寸為≥300*210*150mm的4層元器件存放柜，同時底柜下方為學員提供單層尺寸為≥360*170*320mm的2層抽屜，方便學員根據不同的任務存放不同的元器件和工具等；底柜采用≥1.5mm厚冷軋鋼板折彎焊接制成，表面經酸洗磷化后，靜電噴塑完成，整體美觀大方，結構輕便，產品耐壓，強度大、抗沖擊不易變形，底部配有底腳及轉輪，方便固定及移動；實訓面由40系列優質歐標鋁型材搭建，材質外表光潔防腐蝕，終身免維護，高強度的鋁型材加科學的模塊設計，方便調整、拆卸和組裝；中間實訓面由≥1.2mm厚冷軋鋼板折彎、焊接、沖孔后內嵌于實訓框中，表面靜電噴塑，顏色為淺藍色；電氣單元采用≥1.5mm厚冷軋鋼板折彎焊接制成，表面經酸洗磷化后，靜電噴塑完成，每個工位提供：1個西門子斷路器（帶漏電保護模塊）；1個380V 16 A插座，1個220V 16 A插座，4毫米的安全插口 3個（24V、0V、PE），1個熔斷器（控制線路保護），1個急停開關，1個紅色啟動指示燈，3個電源指示燈（黃，綠，紅）
二、技術參數

1、工作電源：三相五線制 AC 380 V±10%  50 Hz；

2、設備外形尺寸：長×寬×高＝850mm×800mm×1800mm（±5%）；

3、臺架材料：柜式鋼結構；

4、整機消耗視在功率：≤1 KVA；

5、安全保護措施：具有接地保護、漏電過載保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

三、實訓項目

1)住宅電氣照明控制單元的安裝；

2)多住戶照明配電裝置安裝；

3)樓道照明燈具安裝；

4)聲控照明燈安裝；

5)日光燈安裝；

6)防爆燈具的安裝；

7)風扇及插座的安裝；

8)單相電度表的安裝；

9)直接式三相有功電度表的安裝；

10)配電流互感器的三相有功電度表的安裝；

11)電流互感器與電流表完全星形接線測量三相電流；

12)電流互感器與電流表不完全星形接線測量三相電流；

13)一只電壓表測量三相電壓的接線；

14)單相電機的正、反轉控制；

15)單相電機的調速控制。

16)日光燈電路的連接；

17)兩只開關控制一盞燈電路的連接；

18)1燈、1插座電路的連接；

19)兩分路照明配電板電路安裝；

20)電流表與電流互感器Y連接電路的安裝；

21)電流表與電流互感器V連接電路的安裝；

22)三相有功電度標與互感器電路連接測量三相有功功率；

23)用三相電度表直接測量三相有功功率；

24)電壓換相開關與電壓表連接測量三相電壓。

25)工廠電氣控制箱電路的安裝；

26)交流異步電動機的點動控制電路連接；

27)交流異步電動機的單向連續轉動的控制電路連接；

28)三相異步電動機直接起動、停車的控制電路連接；

29)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

30)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

31)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

32)三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

33)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

34)定子繞組串聯電阻啟動控制電路的連接；

35)三相交流異步電動機能耗制動控制電路的連接；

36)三相交流異步電動機反接制動控制電路的連接；

37)多臺（3臺及以下）電動機的順序控制電路的連接

38)電動機的往返行程控制電路的連接；

39)雙速電動機調速控制電路的連接；

40)簡單的繼電器程序控制電路連接；

41)普通車床控制電路的連接；
