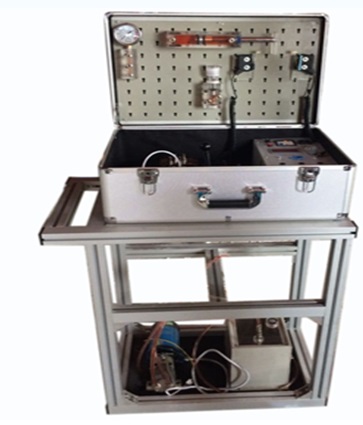

FC-YX086便攜式透明液壓傳動實驗箱
一、產品概述
便攜式透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路（壓力、流量 、方向控制回路）。適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
二、系統特點
1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。
2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱，教師可方便的將設備帶入課堂進行現場演示教學和實物講解
三、技術性能
1、輸入電源：?jiǎn)蜗嗳€220V，50Hz
2、裝置容量：<0.3KVA
3、定量齒輪泵：額定壓力1.6MPa,額定流量：4L/min
4、直流調速電機：額定電壓：AC220V，額定功率：180W，額定轉速：1400r/min
5、外開尺寸：550mm*370mm*230mm
四、實訓項目
1、用O型換向閥的換向回路。
2、進油節流調速回路。
3、回油節流調速回路。
4、行程開關換向回路。
5、用減壓閥的減壓回路。
6、壓力調定回路。
7、手動換向閥的換向回路
8、定量泵調速回路
三、便攜式液壓傳動基礎實訓箱配置清單
序號 | 名 稱 | 規 格 型 號 | 數量 | 備 注 |
1 | 實訓箱 | 550mm*370mm*220mm。 | 1套 | 上海方晨自制 |
2 | 實訓對象-主框架 | 采用：40×40工業鋁合金型材，實訓平臺采用：A3冷軋鋼板，表面密紋噴塑處理。 | 1臺 | 上海方晨自制 |
3. | 油箱 | 1件 | 上海方晨自制 | |
4. | 電氣控制面板 | 電源部分、繼電器 | 1 | 上海方晨自制 |
5. | 液壓油 | 紅色 | 10斤 | 上海方晨自制 |
6. | 直流調速電機 | 功率：180W工作電壓：220V | 1只 | |
7 | 齒輪油泵 | 額定排量≥6ml/rev 額定壓力≥1.6MPa | 1只 | |
8 | 調速器 | 90-1400r/min | 1個 | |
9 | 雙作用單出桿油缸 | 透明液壓元件 | 1個 | 上海方晨自制 |
10 | 三位五通手動換閥 | 透明液壓元件 | 1個 | 上海方晨自制 |
11 | 三位四通電磁換向閥（O） | 透明液壓元件 | 1個 | 上海方晨自制 |
12 | 直動式溢流閥 | 透明液壓元件 | 1個 | 上海方晨自制 |
13 | 先導式減壓閥 | 透明液壓元件 | 1個 | 上海方晨自制 |
14 | 節流閥 | 透明液壓元件 | 1個 | 上海方晨自制 |
15 | 壓力表座 | 透明液壓元件 | 1個 | 上海方晨自制 |
16 | 耐震壓力表 | 硅油耐震 | 1個 | 上海方晨自制 |
17 | 閉鎖式液壓接頭連接線 | 1套 | 上海方晨自制 | |
18 | 電磁閥通用連接線 | 1根 | 上海方晨自制 | |
19 | 實驗指導書 | 紙質 | 1冊 | 上海方晨自制 |
20 | 電源線 | 1條 | ||
21 | 行程開關 | 2個 |
