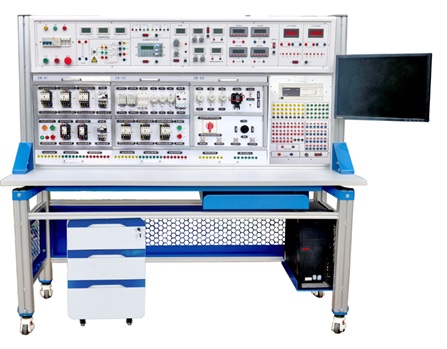

序號

部件名稱

功能及技術參數

數量

<!--[if !supportLists]-->1.    <!--[endif]-->

三相交流電源

1、提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。

★2、智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件（正版軟件、招標現場需提供版權證書核查和演示）組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

11）APP軟件的操作會實時的同步到電源管理終端

1套

<!--[if !supportLists]-->2.    <!--[endif]-->

低壓交直流電源

提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。

1套

<!--[if !supportLists]-->3.    <!--[endif]-->

PLC主機

FX3U-48MT 集成數字量I/O（24路數字量輸入，24路數字量輸出）；擴展模塊FX3U-3A一個，配備直流電源24V/5A輸出接口

1套

<!--[if !supportLists]-->4.    <!--[endif]-->

觸摸屏

TPC7032  7寸寸彩色觸摸屏

1套

<!--[if !supportLists]-->5.    <!--[endif]-->

變頻器

FR-D720S-0.4K 0.4KW變頻器

1套

<!--[if !supportLists]-->6.    <!--[endif]-->

虛實結合實訓模塊

包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。

PLC實訓掛箱1 搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光

PLC實訓掛箱2 自動送料裝車/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機

PLC實訓掛箱3 機械手控制/自控成型機/加工中心

PLC實訓掛箱4 四層電梯/基礎實驗/中間繼電器

1套

<!--[if !supportLists]-->7.    <!--[endif]-->

數字孿生仿真系統

1、軟件采用Unity數字孿生系統開發，提供更加直觀、生動的學習體驗。3D場景模擬真實應用環境，采用交互式通過在線仿真功能和離線模擬仿真功能模式再現了真實虛擬工業場景應用，軟件場景的PLC實驗項目和虛實結合實訓模塊實訓項目一一對應；

2.軟件系統界面友好，便于操作，具有交互功能，PLC程序的動作可通過畫面動作實時顯示，通過編輯PLC程序，可實時控制3D仿真圖形模擬動作。

3. 軟件支持與外部真實PLC連接。主要包含西門子S7-200Smart、西門子S7-1200、西門子S7-1500、三菱FX系列、歐姆龍、臺達等品牌PLC。

4.支持與軟PLC連接。用于可以通過PLC編程軟件完成PLC程序編寫，下載至軟PLC中，然后通過軟PLC實現虛擬調試。支持博圖和GX-Work2等編程軟件。

5.可完成的實驗如下：

3D模型豐富，對應的實驗場景多樣化，可通過鼠標對實驗場景視角進行操作，鼠標左鍵進行視角360°旋轉，鼠標右鍵進行視角中心移動，鼠標滾輪進行視角放大縮小。不同類型的實驗對應的3D模型都是基于真實場景模擬。3D效果如下：

1）基本指令1和基本指令2 ：3D教室場景，課桌黑板齊全，操作模型置于實驗臺上，包含8個開關和8個燈泡。

2）交通燈：場景為高樓大廈林立，道路兩旁植樹，白天黑夜場景可切換，道路上汽車按照信號燈通行。

3）攪拌器：場景為模擬廠房，包含多個儲物罐、管道、操作臺模型等。

4）裝配流水線：場景為一條流水線和五個機械手臂，以及打包盒和灌裝禮盒模型。協同操作將灌裝禮盒打包至叉車托盤上。

5）音樂噴泉：場景為城市綠化中的三層巖石造型的圓形噴泉，8個出水口。場景包含綠化，高樓大廈，標志建筑，長椅和路燈等。

6）步進電機：3D教室場景，課桌黑板齊全，操作模型置于實驗臺上，包含一臺步進電機。

7）水塔控制：場景為高處水塔和地面挖坑形成的水池，包含管道閥門等，以及一些山體巖石和植物。

8）郵件分揀系統：場景為模擬實際快遞廠房：貨架堆積的快遞貨物，兩條郵件分揀流水線，4輛郵件運貨車代表不同的地區。

9）自動售貨機：場景為辦公樓內休息區沙發旁的自動售貨機，售賣飲料。

10）天塔之光：場景為夜間水上的天塔模型，以模型為中心，向四周城區輻射光束，總共9個。

11）自動送料裝車：場景為廠房，料斗自動打包麻袋，傳送帶運輸，機械手裝車，貨車裝滿離開。廠房貨架，安全展板等。

12）搶答器：場景為禮堂會議室布置，臺上是個搶答器，離線模擬可交互。并帶有數字顯示。

13）自控軋鋼機：場景為實景廠房布置，傳送帶和軋鋼機，鋼材出庫房間，貨架，叉車等模型。

14）自控成型系統：場景為實景廠房布置，包含加工中心和自控成型設備。貨架，叉車和安全標語等。

15）機械手：3D教室場景，課桌黑板齊全，操作模型置于實驗臺上，包含一套機械手裝置。

16）加工中心刀具庫：場景為實景廠房布置，包含3D加工中心機床和模擬操作臺。選擇刀具，然后刀具自動進行模擬加工。

17）洗衣機控制：場景為實景家用衛生間場景，包含洗手臺、浴缸、馬桶、洗衣機等模型。洗衣機可交互。

18）四層電梯：場景為四層樓層結構，每層電梯門前綠植風格不同，用于區別樓層?？赏ㄟ^視角操作移動到每一層電梯門前。每層包含對應的外呼按鈕和樓層指示。伴有電梯內呼按鈕和樓層指示及樓層開門示意動畫。仿真時內呼按鈕和外呼按鈕都可交互。

19）點動和自鎖控制、手動正反轉控制、帶延時正反轉控制、星三角啟動控制等實驗：場景為3D教室場景，課桌黑板齊全，操作模型置于實驗臺上，包含一個3D三相異步電動機，一個空開，若干按鈕和接觸器。

1套

<!--[if !supportLists]-->8.    <!--[endif]-->

維修電工組件（一）

直流流接觸器JZC1-22 DC24V 4只，熱過載繼電器JRS1-09-25/Z 1-1.6A 2只，功率電阻4只，20A橋堆一只。

1套

<!--[if !supportLists]-->9.    <!--[endif]-->

維修電工組件（二）

漏電保護開關1只、熔斷器3只、時間繼電器1只、交流接觸器3只、急停開關1只、指示燈3只、熱繼電器1只、按鈕開關3只和接線端

1套

<!--[if !supportLists]-->10.  <!--[endif]-->

維修電工組件（三）

包含行程開關4只、主令開關1只、萬能轉換開關1只、交流接觸器1只、熱繼電器1只、電子時間繼電器2只、指示燈1只、按鈕1只、端子排18只等；

1套

<!--[if !supportLists]-->11.  <!--[endif]-->

步進電機模塊

42步進電機及驅動器一套

1套

<!--[if !supportLists]-->12.  <!--[endif]-->

溫度閉環控制模塊

包含加熱單元，溫度采集單元

1套

<!--[if !supportLists]-->13.  <!--[endif]-->

★智能教學測控儀（整個教室配置1套，投標現場逐條演示以下功能）

系統采用一體化設計（拒絕采用功能拼湊型），7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。

1）集成3通道示波器不低于20K帶寬、X軸時間選擇（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y軸幅度選擇（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰減選擇（×1; ×10; ×50;），3個通道各自的頻率、有效值、峰峰值顯示，3個通道使能開關以及暫停開關。

2）集成3路任意函數發生器，內置正弦波、方波、三角波、鋸齒波、梯形波，最大輸出幅度 10Vpp，輸出阻抗 50Ω±10% ，占空比范圍 1%-99%（方波），最大輸出頻率范圍不低于0. 1Hz-20KHz，輸出幅度可調。

3）集成5路PWM脈沖發生器，5個通道獨立調節，頻率范圍不低于0Hz~20KHz，占空比范圍：0-100%，1%步進，輸出幅值：5V/12V切換選擇。

4）集成16路模擬測量，可獨立測量16路0-30V模擬量信號并實時曲線顯示，通道名稱可以自定義。

5）集成故障模擬發生器，可自由設定電路中16路各種常見故障，線路斷路、偶發等故障現象，有教師登錄界面和學生排故界面，自動評分功能，通道名稱可以自定義。

6）集成16路數字量輸入監測，最大輸入電壓24V，用于監測常用傳感器檢測開關量信號，通道名稱可以自定義。

7）虛擬萬用表功能

直流電壓：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自動換擋

交流電壓：600.0mV / 6.000V / 60.00V / 600.0V /760V自動換擋

直流電流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流電流： 600.0mA / 6.000A / 20.00A自動換擋

電 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自動換擋

二 極 管：0.000~3.300V，3.3V以上串口輸出超載異常

通斷檢測：50Ω及以下時發聲，610Ω或以上串口輸出超載異常

電 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自動換擋

頻 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自動換擋

頻 率2：10MHz

8）上位機軟件可通過無線網絡控制測控儀的3通道示波器功能、3路函數發生器功能、PWM脈沖發生器功能、16路模擬測量功能、16路故障模擬發生器功能、16路數字量輸入監測功能

1套

<!--[if !supportLists]-->14.  <!--[endif]-->

電動機

三相鼠籠電動機AC380V（Y/△）帶離心開關

1臺

<!--[if !supportLists]-->15.  <!--[endif]-->

電動機

三相鼠籠電動機AC380V（Y/△）

1臺

<!--[if !supportLists]-->16.  <!--[endif]-->

電動機

雙速異步電動機AC380V（△/YY）

1臺

<!--[if !supportLists]-->17.  <!--[endif]-->

實訓導線

4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。編程和通信電纜1套。

1套

<!--[if !supportLists]-->18.  <!--[endif]-->

導線架

用于懸掛和放置實驗專用連接導線，外形尺寸約530mm×430mm×1200mm，設有五個萬向輪。

1個

<!--[if !supportLists]-->19.  <!--[endif]-->

萬用表

DT9205A

1個

<!--[if !supportLists]-->20.  <!--[endif]-->

電腦桌

鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。

1張

<!--[if !supportLists]-->21.  <!--[endif]-->

學生凳

鋼木方凳

2張

<!--[if !supportLists]-->22.  <!--[endif]-->

實訓指導書

1本

<!--[if !supportLists]-->23.  <!--[endif]-->

配套資源庫

1套
