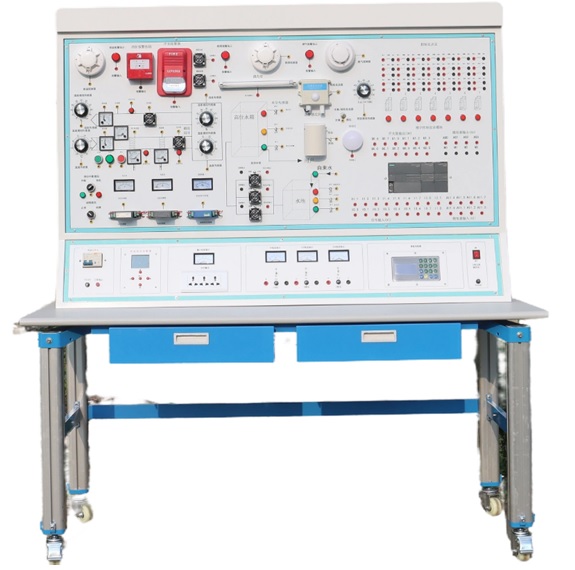

FC-JZJK01建筑設備監控綜合實訓平臺
建筑設備管理系統綜合實驗臺采用了現代樓宇自控BA系統設計而成。樓宇自動化系統是智能樓宇的主要系統之一，是實現智能樓宇舒適、節能和高效目標的關鍵系統。樓宇自動化系統監控的對象主要為中央空調、照明、給排水、消防、供電、等機電設備。熟悉掌握對這些設備的控制編程是學習樓控不可缺少的重要內容。但通常由于這些設備結構復雜、價格昂貴且體積龐大。如學生
采用實物對這些設備進行編程訓練，一方面因場地條件所限難以實現，另外設備 投入成本太高，訓練過程中也往往會由于學生的失誤而造成設備的損壞，大大增
加實訓成本。
為解決學生進行樓宇自動化系統監控編程訓練的需求，公司專門設計開發了一種性價比極高的樓宇自動化系統實訓教學裝置。它采用操作臺式的結構，配置有
PLC 控制器、模擬控制對象、計算機（配 21"液晶屏）及配套的 控制器編程軟件?？刂破骱涂刂茖ο缶捎媚K化結構，可根據實際使用需要選用樓宇專用品牌的
PLC 控制器（多種不同的控制器）和控制對象。學生借助操作臺上所配置的設備完全可進行
PLC 控制器的編程訓練和上位機畫面的組態訓練。PLC 控制器與被控子系統模塊的連接完全由學生根據自己 的設計進行接線，各被控子系統模塊結構清晰，畫面圖文并茂、形象逼真，各測
控點狀態直觀。計算機內安裝有 PLC 控制器的編程軟件和上位機監控畫面組態軟件，編好的控制器程序通過通訊線可方便的下載到控制器中。
實訓裝置擴展功能強大，可進行樓宇系統3D防真模塊聯網實訓，用總線型擴展端口，再開發性能強大。
實訓裝置可進行的實訓項目完全按照國家新職業“智能樓宇管理師”培訓及 考核內容的要求進行設計，功能齊全，操作方便實用，外觀設計新穎美觀，是進行樓宇自動化實訓教學的理想設備。
二、無線故障考核軟件
系統功能：可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
1、該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的
開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共
24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192
路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
2、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
3、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
三、實驗室安全管理系統軟件參數
（1）該系統集成無線遠程電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。
（2）終端具有兩級使用權限：普通權限
和 高級權限
（3）穩定可靠的互聯網連接：連接可靠性強，網絡數據延遲小。
（4）終端設備可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能（云定時）。
（5）終端設備與云端聯動，實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警；設備的電參數和運行狀態會實時的映射到智能移動終端；
（6）可遠程設置實驗臺保護電壓和電流，即時的反饋到云端，并顯示在APP上；在APP上的操作權限同高級權限一樣可實現對設備的完全控制。
（7）預付費功能，余額不足時自動上報到云端。
（8）APP可以顯示總有功電量和歷史小時電量/日電量/月電量/年電量統計記錄；
（9）設備分享功能，通過APP可以把設備分享給其他成員。
四、設備參數及性能：
（1）裝置組成：
本系統全部器件均采用實物，整個實訓裝置主要由網卡、組態軟件、配置軟件、控制軟件系統等組成。系統集成樓宇自控制系統多系統模擬板塊，空調模擬板塊、給排水系統模擬板塊、照明監控系統板塊、供電監控系統板塊、消防監控系統板塊。
本系統配備有SMATS7-200控制器，配備3個IO采集模塊，采用TP/IP總線網絡傳輸。
五、系統參數
1、空調控制程序，空調控制功能模塊，2個新送風機運行時間累計功能模塊，2個小新回風機狀態機功能模塊，風機壓差狀態機功能模塊，新風溫濕度監控、回風溫濕度監控模塊、新風閥、回風閥、等監控。
2、給排水監控通用程序，蓄水池高中低等水位監控，生活水池水位監控等，水泵運行監控等，各個水泵運行時間累計功能模塊，水泵故障監控等。
3、供配電系統模塊：
供配電監控系統控制模擬板、監控系統供電電壓、電流，頻率等，并監控系統運行功率能耗計算等。
4、消防監控系統
（1）消防監控模擬板塊
本模板部分采用實物，感煙探測器、感溫探測器、報警按鈕、等控制對象采用仿真指示燈，整個實訓裝置主要由平臺PLC控制器、指示燈、組態軟件、配置軟件、控制軟件、等組成。
能進行各種電梯控制系統接線操作、控制器(PLC)的程序操作與配置、電梯正常運行狀態的監控、電梯故障報警狀態的監控、電梯聯動保護控制、系統軟件的組態、配置與控制，等實驗和實訓。
5、照明監控監控系統
公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、情景照明控制模擬板、能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在PLC的控制下按一定的邏輯規律亮滅、照度自動調器和動靜探測器在PLC的控制下自動調節、并具用手動遙控器控制功能。紅外自動控制燈光、手動遙控器配置套、日光燈自動調光系統配置一套、亮度傳感器配置一套。
6、監控組態它將保存系統監控節點的資料、圖形，設備動行及監控節點都由中央數據庫服務器編程控制與管理。包含登錄，下載，安全管理等。
系統參數
7、 組態軟件
要求完全基于網絡架構，基本組成部分包括：
監控（數據庫）--連接自動化硬件設備，并且通過網絡傳輸數據。
工程（數據庫）--被用于系統設置（組態）的中央服務器；可通過工程畫面動態瀏覽實時數據，也可通過歷史記錄數據等。
六、系統技術指標：
21寸顯式介面；
操作系統：Win10
TP/TCP雙絞線數據接口；
工作電壓：單相三線220V±5% 50Hz 整機容量：＜300W；
直流電壓；配備有DC12V3A、DC24V3A、DC0-10V1A不同電源輸出；
外型尺寸：1600×70×180cm3；
具有漏電保護狀系裝置。；
整機供電輸出小于3000W；
七、可以做的實訓項目
實訓項目一：中央計算機管理中心的操作
實訓項目二：各系統的監控操作
實訓項目三：組態軟件的組態與編程
實訓項目四：STEP 7-MicroWIN
SMART編程軟件的使用方法
實訓項目五：PLC的編程與配置
實訓項目六：供電系統的監控實訓
實訓項目七：空調系統的監控實訓
實訓項目八：給排水系統的監控實訓
實訓項目九：照明系統的監控實訓
實訓項目十：消防系統的監控實訓
八、 配置軟件
使用智能樓宇自動控制系統的主流總線系統STEP
7-MicroWIN SMART網絡
采用TP/TCP通訊對PLC進行配置和編程，昆侖通態組態
