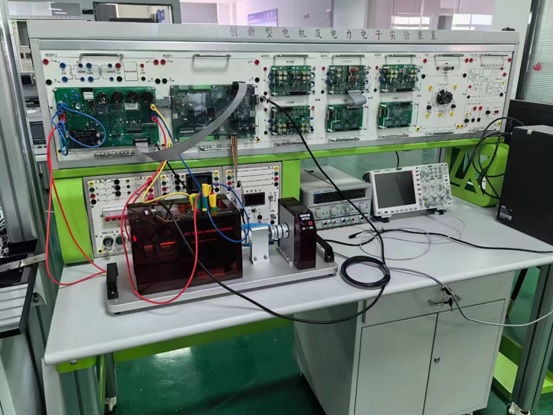

FCDD-1型創新型電力電子技術實驗裝置

一、產品概述

“FCDD-1型創新型電力電子技術實驗裝置”是由本企業設計的新型實驗裝置，綜合了目前我國高等院校《電力電子技術》、《交直流電源控制》、《數字化電力電子》、《DSP電機控制》、《數字化電源》等課程實驗大綱的要求，能對上述課程的實驗項目進行實驗操作。特別適用于高等院校現有的實驗設備的更新改造，為教師和研究生開發或進行科學研究工作提供良好的條件。

二、總體描述

1、設備配套教學資料

提供實驗指導書（分教師版、學生版）；提供實驗指導教師培訓；提供實驗操作指導視頻；在實驗指導書中提供詳細的操作步驟和記錄的數據表格等內容，實驗內容配套1:1教學操作視頻。

三、詳細技術參數

（一）系統組成和功能

1、實驗供電采用模塊化設計，方便實驗教學及維修。

2、設備中所有元器件采用工業級或以上產品，主要部件采用國內主流廠商產品：

（二）主要技術參數

實驗裝置：所有組件（電源部分及實驗掛件）模塊化設計，便于維修，詳細配置如下：

1、實驗臺架

實驗桌桌面為防火、防水、耐磨27mm厚高密度板，實驗裝置主框架采用四根75mm×75mm優質歐標型材（單面邊長33mm+中縫9mm+邊長33mm），四周采用成型“8”字型鋁材支架固定，安裝螺絲采用M8+滑塊螺母，設計有帶門可拆卸的鈑金機箱，所有模塊采用激光雕刻工藝，30度專用防火材料摸具制作，具有2個專用拉手，具有平衡線路供電，

 2、電源部分

（1）FCDY-1 交流電源控制模塊

提供三相固定380V交流電源，380V交流電源經空氣開關控制后輸出至三相調壓器以及隔離變壓器，面板上設有鑰匙開關、啟動、停止以及急停按鈕，整體設計成獨立模塊，可以單獨使用，便于維修，工藝采用塑料專用模具設計，操作面板尺寸為200mm*250mm，模塊箱后置單相以及三相插座，電源插座、電源插頭采用鴻雁電器品牌，按鈕采用德力西品牌產品。

（2）FCDY-2 直流高壓電源模塊

提供220V(1A)勵磁電源及0～250V(4A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關

（3）FCDY-3 隔離變壓器

隔離變壓器起保護、防雷、濾波作用，隔離變壓器的輸出端跟輸入端是完全“斷路”隔離的。隔離變壓器對于發現閃電、放電、電網切換、電機啟動等其它電網燥志引起的干擾作用都有抑制作用，輸出輸入電容耦合小，可以有效安全的起到保護設備的作用；并設有過流保護，相間、線間過電流及直接短路均能自動保護。

3、實驗掛件部分

3.1、數字化電力電子部分（基礎實驗）

（1）FCDT-01晶閘管觸發電路及電機調速掛箱

提供三相集成鋸齒波移相觸發電路和 6 只分成正橋的晶閘管，每只晶閘管均設有過流、過壓保護裝置，正橋晶閘管可通過外加信號進行觸發(內部已連接到脈沖輸出接口)，可更好的完成設計性實驗；設有平波電抗器一組；

提供7寸MCGS觸摸屏一個，通過觸摸屏來控制給定電壓，來完成交直流電機調速。

內部設計有2路模擬量輸入（電壓采樣利用GS8591芯片，可測量0-10V范圍內的電壓值）和1路模擬量輸出模塊，采用DSP28335芯片完成，開環、單閉環、雙閉環等實驗，此外提供兩路電流采樣則通過30mΩ精密采樣電阻，可測量0-1A的電流值。這些采樣數據可以通過控制板處理并顯示在觸摸屏上。

（2）FCDT05-3晶閘管觸發電路實驗

提供鋸齒波同步移相觸發電路、TCA785集成觸發電路共二個觸發電路實驗。

（3）FCDT03-1晶閘管橋式電路掛箱(一)

設有帶鏡面精密指針式直流電壓表±300V精度1.0 級、帶鏡面直流電流表±2A，精度 1.0 級各一只。

（4）FCDY-9單相調壓器模塊

提供單相變壓器一只，可輸出AC0-36V，指針交流電壓表（AC50V）一個。

（5）FCDT07-3直流斬波實驗

《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的 PWM 控制集成電路 SG3525?？赏瓿山滩闹薪祲簲夭娐?/span>(Buck Chopper)、升壓斬波電路(Boost Chopper)、升降壓斬波電路(Boost-Buck Chopper)、Cuk斬波電路等典型實驗。典型電路采用專用電路設計，右邊提供原理圖，左面提供專用器材，采用大面板布局，使結構清楚，接線方便。

（6）FCDT-28-3功率器件驅動電路實驗（一）

提供IGBT電力電子器件；可完成電力電子新器件的驅動特性實驗。并提供一組管溝隔離觸發電路。電源：為驅動電路提供電源，包括±5V、±15V 直流電源；PWM 波形發生器：主要是為新器件驅動電路提供PWM 驅動波形，可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節 PWM 波的占空比。頻率調節范圍15khz～33khz.

（7）FC27三相可調電阻

一組900Ω*2，0.41A，瓷盤電阻，可調電阻設置有刻度盤，指示旋轉位置的大概阻值。

（8）變頻器

 0.4K，單相輸入，三相輸出。

4、數字化電源控制部分（整批配置1套）

（1）FCDSP-4整流與逆變電路

1）AC-DC電路（提供原理圖、PCB、DSP源程序，電感和電容需要2組切換（留示波器測試點），觀察不同的效果），輸入電壓：10~60V，輸入過壓保護，輸入欠壓保護（輸入電壓、電流采集至DSP，留示波器測試點），輸出過流保護（輸出電流采集至DSP，留示波器測試點），輸出過壓保護（輸出電壓采集至DSP，留示波器測試點）

2）芯片采用280049C系統控制板，帶通信接口，ADC、PWM等接口。

5、線上電力電子仿真軟件（整批配置1套）：具備三維虛擬實驗室環境，可以自由漫游觀察；仿真軟件需采用云服務器模式，在有網絡的教室等環境均可登錄即可選擇相應設備進行實驗，可通過電腦及移動端等登錄學習，實現流暢操作，為了方便隨時隨地線上學習，不接受單機版仿真軟件；（至少需提供PC端及移動端網頁登錄、設備選擇、實驗操作等多方面介紹，需展示以下仿真實驗內容需求課程），為了方便隨時隨地線上學習，

（1）三維環境及模型技術要求

配套主要設備模型：電機與電力電子實驗裝置，配套儀表測量掛件、配套電源模塊、配套可調電阻器、變壓器、電抗器、晶閘管模塊、電機調速模塊、交流調壓模塊等。

（2）模型要和真實供貨硬件設備按照 1:1 比例制作，學生可在仿真環境里進行自由接線及其它實驗內容拓展，進行相關實驗等，需設置打分功能；軟件具有自動判斷功能。

（3）至少具備以下功能模塊需求：

①、實驗說明：通過軟件介紹仿真實驗的組成模塊，操作方法，以及計分規則；

②、實驗?zāi)康模和ㄟ^簡單的測試，讓學生明白本次仿真實驗的目的；

③、實驗原理：根據對實驗的了解，讓學生選擇出正確的實驗原理圖；

④、設備選擇：熟悉實驗中用到的設備，從眾多混淆選項中選出本次實驗所需要的設備；

⑤、實驗連線：根據試驗原理圖練習線路連接，可對導線進行換色、刪除、清空操作；

⑥、設備仿真：根據實驗指導書來操作相應的按鈕，顯示數據和動作，達到仿真學習的目的；

⑦、實驗報告：把實驗仿真中得到的實驗數據填入對應的表格中，并生成實驗記錄；

⑧、實驗成績：實驗全部完成之后可以查看各個模塊實驗得分；

⑨、軟件具備學籍注冊功能。

（4）仿真軟件需包含但不限于以下實驗，提供仿真軟件源代碼，支持用戶自行開發：

1）電機3D仿真實驗內容：①、單相變壓器空載、負載、短路實驗；②、三相變壓器空載、負載、短路實驗；③、直流他勵電動機回饋制動、反接制動、能耗制動實驗；④、直流并勵電動機機械特性、調速、能耗制動實驗；⑤、他勵直流發電機空載特性、外特性、調整特性實驗；⑥、并勵發電機自勵、外特性實驗；⑦、三相鼠籠異步電動機空載、短路、負載、能耗制動、空載損耗實驗。

2）電力電子3D仿真實驗內容：①、晶閘管直流調速系統主要單元的調速；②、三相半波有源逆變電路實驗；③、三相半波可控整流電路實驗；④、單相交流調壓電路實驗；⑤、直流斬波電路的性能研究：Zeta斬波電路、Sepic斬波電路、Cuk斬波電路、升降壓斬波電路、升壓斬波電路、降壓斬波電路；⑥、雙閉環三相異步電機調壓調速實驗；⑦、雙閉環不可逆直流調速系統實驗；⑧、單閉環不可逆直流調速系統實驗；⑨、轉速單閉環不可逆直流調速系統實驗；⑩、三相橋式全控整流及有源逆變電路實驗；?、單相橋式全控整流電路實驗。

四、設備配置

1、示波器

2、實驗導線：每套設備配有四色、不同長度實驗導線，采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。（不存在任何觸電的可能）

五、設備可完成實驗內容

1、傳統電力電子實驗

（1）IGBT的認識與特性實驗（包含驅動）；

（2）直流斬波電路的性能研究（六種典型線路）

1）降壓斬波電路(Buck Chopper)

2）升壓斬波電路(Boost Chopper)

3）升降壓斬波電路(Boost-Buck Chopper)

4）Cuk斬波電路

（3）三相半波可控整流電路實驗

（4）三相橋式半控整流電路實驗

（5）三相交流調壓電路實驗

2、直流電機調速系統實驗

（1）晶閘管直流調速系統參數和環節特性的測定實驗

（2）晶閘管直流調速系統主要單元的調試

（3）單閉環不可逆直流調速系統實驗

3、變頻器調速實驗

（1）變頻器功能參數設置與操作；

（2）變頻器報警與保護功能；

（3）變頻器外部端子點動控制；

（4）變頻器控制電機運行時間操作；

（5）變頻器控制電機正反轉運行；

（6）外部模擬量（電壓/電流）變頻調速、多段速度選擇變頻調速；

（7）三相異步電動機的變頻調速；

4、數字電源相關實驗

5、線上電力電子仿真系統實驗
